一、概述

一直以来，电缆运行与维护部门对电缆的试扎，均按照中华人民共和国行业标准《DL409-91电业安全工作规程（电力线路部分）》第234条要求，采用人工试扎，非常危险。为保障供电及施工人员人身安全，我公司参考国外先进技术，研制了KRDS-2电缆识别仪解决了已知终、始端而施工现场无法鉴别具体电缆的问题，深受全国相关行业用户的欢迎。

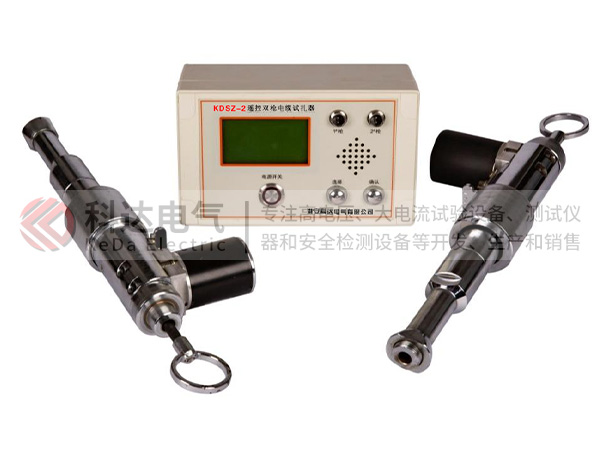

多年来许多现场技术人员，向我们提出了不明始、终端的现场高压电缆带电与否的鉴别问题，以及可否能研制安全替代人工试扎的自动试扎装置问题，我公司在全国各地组织了广泛的技术及市场调研，于2006年初研制成功了KDS-2电缆识别仪、KDSZ遥控型全自动高压电缆安全试扎装置。该系列产品彻底解决了现场高压电缆的识别、带电与否的鉴别以及绝对安全的全自动试扎问题，选用了此设备，再也不可能出现扎错或锯错高压电缆而出现人身伤亡的重大安全事故，彻底杜绝了这方面的安全隐患。本产品系列已多次改型，最新型号为全程语音遥控型KDSZ-2(双枪)

二、功能特点

1.双枪双角度同时试扎，绝对安全；

2.手动、遥控两种操作方法，操作简单；

3.全程语音提示，操作更安全，工作状态全程中文显示；

4.机械、电子多重保护设计，安全可靠；

5.便携式结构设计，外形美观；

6.不锈钢枪头定制，坚固耐用20000次以上。

7.内置可充电电池，交流220V直冲，适合野外无电源使用；

8、可以单枪击发。

三、技术指标

1.无线遥控距离：≤30米

2.适用电缆：≤Φ125mm 的各种高压电缆

3.重量：约7kg（含铝合金箱及全套附件）

4.外形尺寸：500×360×170mm3（含铝合金箱及全套附件）

5.  12V锂电池组，充电电池，可以连续工作8小时以上。

四、 结构说明

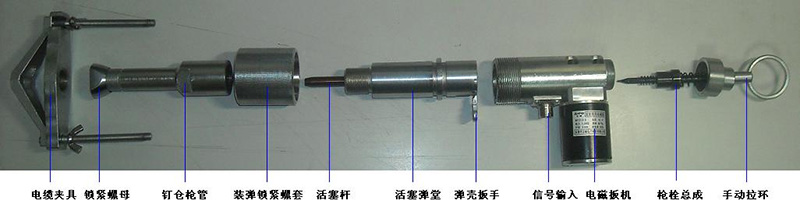

此装置利用射钉枪原理，由精心巧妙设计的精密自动机械部件、先进的电子检测控制电路和机电控制部件构成，其结构见下图。（射钉枪）

五、仪器配置：

1、试扎器主机                              1台

2、专用射钉枪                              2把

3、主控制电缆                              2根

4、接地线                                  1根

5、充电器                                  1个

6、专用子弹                                1盒

7、专用射钉                                1盒

8、遥控器                                  1个

9、说明书                                  1本

10、合格证                                 1本
