一、概述：

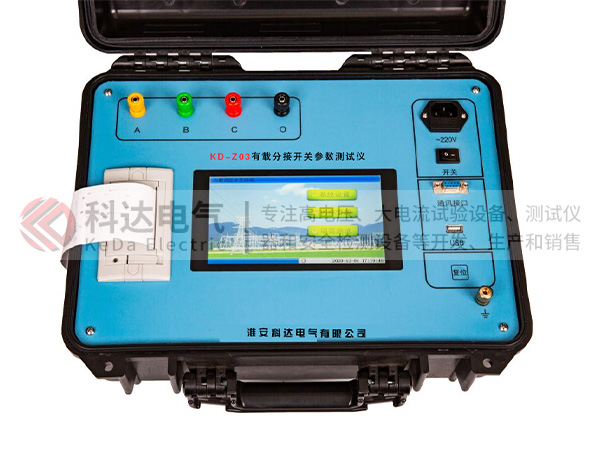

KD-Z03有载调压开关测试仪是采用交流法与直流法双原理测试变压器有载调压开关过渡特性的专用设备。测量有载开关过渡特性的唯一目的是检查有载开关过渡过程是否平稳连续，是否有弹跳和断点故障。对一种测试方法和测试设备的评价标准在于是否更加有效的解决实际问题，是否操作简易方便，是否能清晰准确发现故障隐患。传统的直流测量法由于大电感对直流电的迟滞作用使得过渡波形很难真实反映开关切换的过渡过程，交流测量法的关键是怎样通过最直观简单的波形准确有效的发现问题。RBK-3采用本公司独创的三路同步交流测量法，内置本公司独创的低失真智能稳压稳流交流电源，用三路同步交流电流波形描述有载开关过渡过程，更加准确真实的反映有载调压开关切换过渡特性，波形简单清晰，过渡过程一目了然，故障判断简易准确，是有载调压开关测试的理想设备。

二、主要功能与特点：

1．采用本公司独创的三路同步交流测量法，三相波形差异对比一目了然。

2．内置本公司独创的低失真智能稳压稳流交流电源，有效减小了仪器体积重量。

3．波形简单清晰，故障判断简易准确，即使开关轻微抖动波形反映都清晰可见。

4．能准确捕获有载开关切换动作，详细记录并真实再现有载开关过渡过程。

5．交流测试采样速度高，存储数据量大，可记录三相开关动作前40ms后200ms过渡波形。

6．可用于各种单相、三相，带绕组、不带绕组有载调压开关测试。

7．采用7寸彩色触摸液晶屏，全部汉字菜单及操作提示，接线操作简单方便。

8．内置大容量存储器，可储存150次测量波形，可随时查看历史数据。

9．可用Ｕ盘导出测试数据，以便用计算机进行分析和记录。

10．具有RS232接口，可连接计算机进行测试、存储、打印、查询、数据分析。

11.可测量有载调压开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

12.可自动计算三相同期误差、过渡时间和过渡电阻值。

13.采用大屏幕液晶显示器，测试波形细腻清晰，详细中文操作提示。

14.内置大容量存储器，对于50ms长度的波形，可存储多达80个波形记录，可随时查阅或打印。

15.可打印三相同期误差、过渡时间、过渡电阻和过渡波形。

16.不掉电日历时钟功能。

17. 测试采样速度高，达200 k/s/通道以上，从波形上能明显反应出开关动作过程中存在微弱接触不良缺陷。

18. 具有内置电源和外接电源两种接线方法，方便现场进行高电压试验，零序试验。设备内能输出三相电源，现场测试接线十分方便。

19. 本装置数据处理系统由嵌入式电脑和测试软件组成，显示屏采用10.4寸大屏幕彩色屏，中文测试界面，触摸屏书写方式，系统支持U盘存储数据，支持USB键盘和鼠标，本装置配置微型打印机，可现场直接打印输出测试结果。

20.WIN 测试软件功能丰富，有自动测试及手动测试功能,自动生成测试报告，测试数据及波形可以导入或导出,完全满足现场测试需要。

三、主要技术指标：

1.内输出试验电源

1.1输出电源频率：50Hz±0.2Hz（频率可调）；

1.2输出电压范围：三相四线0～500V(电压可调) ；

1.3输出容量：额定1000VA，最大瞬时输出1500VA；

1.4电压波形畸变率：＜1%；

1.5电压相角：120°，相角差≯120°±1°。

2．测试精度

2.1同步采集通道数：6

2.2采集数据精度：16位

2.3采集速度：200 k/s/通道

2.4采集板高速缓存深度：8 M byte FIFO

2.5电压量程：0V～500V。

2.6电流量程：0mA～100mA、0A～1A；

2.7电压、电流测试精度：0.5级；

3.其它技术指标

1.过渡电阻测量范围：0～40Ω(0.5A型)   0～20Ω(1A型)

2.过渡电阻测量精度：±5%±0.1Ω

3.过渡时间测量范围：0～250ms

4.过渡时间测量分辨度：0.1ms

5.工作温度：﹣10℃～40℃

6.工作湿度：0～80﹪

7.工作电源：AC220V±10﹪　50Hz±1Hz
