本产品是根据高压电缆施工安装及维护人员所急需解决的多条电缆现场识别问题，参考国外先进技术，在电磁场理论的指导下，采用现代电子技术及工装工艺技术研制而成的。

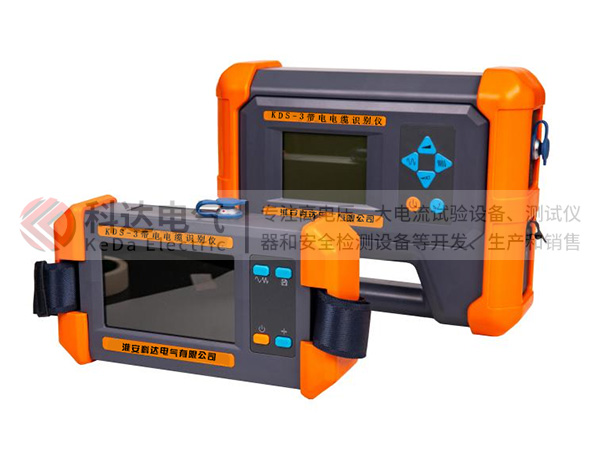

    新一代KDS-3带电电缆识别仪，根据市场反馈和客户需求，在第一代电缆识别仪上进行升级，添加了频率调节功能，可以调节信号发送的快慢，以适应现场需求。

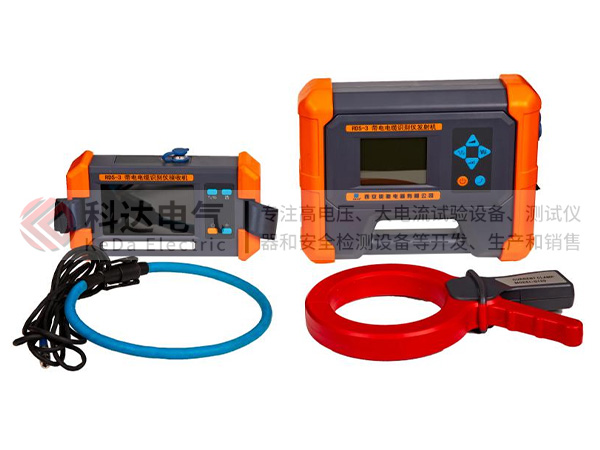

在电力电缆铺设、迁移、维护、故障处理等现场作业中经常遇到一个非常棘手的问题：哪条电缆是我们要找的？特别是在诸多同规格电缆沟道中，更使施工人员束手无策。KDS-3带电电缆识别仪可以迅速准确地帮您解决这个难题。RDS-3带电电缆识别仪是一套高性能电缆识别仪，由信号发射机和接收机组成，用于多条电缆中准确识别目标电缆，同时适用于带电和不带电电缆，带电电缆只适用于三芯带铠电缆。识别准确率高，使用方便。

一、功能特点

适用于带电和不带电电缆，带电电缆只适用于三芯带铠电缆。

柔性卡钳接收、使用灵活方便。

50Hz/60Hz电缆负载电流测量功能。

多种信号输出方式：直连输出、卡钳耦合。

发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。

唯一性识别：明确给出识别结果。

内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。

机壳坚固、质轻便携。

全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。

二、技术指标

发射机：

1.输出方式：直连输出、卡钳耦合。

2.输出频率：640Hz(复合频率)、1280Hz(复合频率)。

3.输出功率：最大10W，10档可调，全自动实时阻抗匹配。

4.直连输出电压：最高150Vpp。

5.过载和短路保护。

6.人机界面：320×240点阵液晶显示器。

7.内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。

接收机：

1.输入方式：柔性卡钳。

2.接收频率：

主动探测频率：640Hz、1280Hz。

工频被动探测频率：50Hz/60Hz(用户可配置)。

3.电缆识别：柔性卡钳智能识别。

4.工频测量：量程AC 1-1000A，精度±3%。

5.人机界面：800x480液晶显示器；液晶尺寸121x76mm。

6.内置电池：2节18650锂离子电池，标称3.7V，6.8Ah。

其他技术参数：

1.体积：发射机280×220×90mm，接收机220×125×55mm。

2.质量：发射机2.3kg，接收机0.9kg。

3.发射机充电器：输入AC100-240V，50/60Hz，输出DC8.4V/2A。

4.接收机充电器：输入AC100-240V，50/60Hz；输出DC5V/2A。

5.使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。

四、工作原理

不带电电缆检测：将电网输入的220VAC电源经电子技术变换为识别所需的大功率特殊信号，此信号通过连接线加在待识别电缆上，根据电磁感应原理，在该电缆沿线必然产生与发射信号规律一致的感应信号，在测试现场用高灵敏的接收钳加手持接收器检测测现场所有电缆，根据手持接收器表头的指示即可准确找出所加信号之电缆（即待识别不带电电缆）。

带电电缆检测：将电网输入的220VAC电源经电子技术变换为识别所需的大功率特殊信号，此信号通过专用发射钳加在待识别带电电缆的一点，根据电磁感应原理，在该电缆沿线必然产生与发射信号规律一致的感应信号，在测试现场用高灵敏的接收钳加手持接收器检测测现场所有电缆，根据手持接收机指示即可准确找出所加信号之电缆（即待识别带电电缆）。
