一、简介

3-35kV金属封闭高压开关柜广泛用于各个变电站，其内部装有电缆接头或套管、避雷器、电流互感器、开关等多种一次配电设备。这些设备在长期运行中存在电的、热的、化学的及异常状况下形成的绝缘劣化，导致电气绝缘强度降低，严重时发生故障。近年来在10kV配网中开关柜的许多突发设备事故及有时造成的人员伤亡事故，多是设备绝缘问题所致。现阶段国内多数电网企业主要是按照《电力设备预防性试验规程》的要求对配网中的开关设备按照一定的时间周期进行预防性试验，检测效果和效率都不很理想。国内外近年来的实践表明，基于开关柜表面暂态地电波和超声波测量的技术是一种安全和高效的高压开关柜绝缘状态检测方法。基于这两种技术，研发了RJF-2D装置，具有便携、非侵入与使用安全等优点，可以满足用户的不同需求，完成开关柜中多种局部放电参量的测量。

二、功能

 KDJF-201高压开关柜、环网柜局部放电定位仪可对开关柜、环网柜的绝缘状态进行监测，既可用于高压开关柜、环网柜日常巡检，也可对存在异常的开关柜进行局部放电定位。对复杂噪声检测环境，还可使用定位功能排除现场干扰。装置可配备暂态对地电压（TEV）传感器，可检测TEV脉冲的频度及强度。

强度监测：装置测量1个工频周期内的放电信号，提取其中的放电脉冲，用脉冲序列中的最大值（dB）来表征局部放电的强度。

频度监测：装置测量1个工频周期内的放电信号，提取其中的放电脉冲，用脉冲数量来表征局部放电的频度。

局放定位：通过局部放电信号到达两个TEV探头的时间差，可实现局部放电点的定位。

设备参数如下：

两个输入通道；

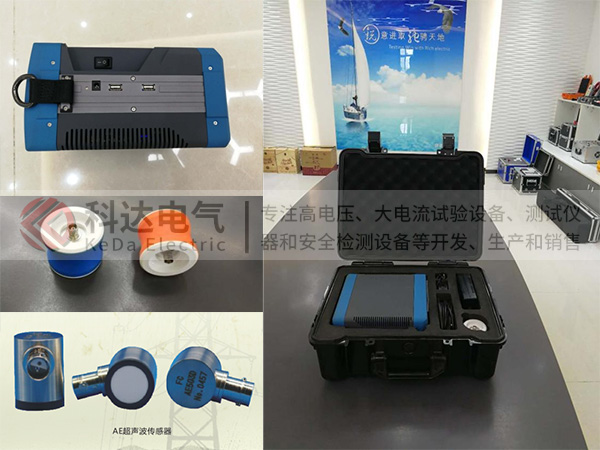

可配备两个TEV传感器，两个超声波传感器；

检测数据通过硬盘进行存储，存储数据可通过USB接口导出；

以dB方式实时显示检测幅值；

实时显示每个周期内的脉冲数；

使用各种颜色指示灯对不同检测幅值进行报警；

通过放电信号到达各传感器的时间差可判断现场干扰信号；

通过软件算法对放电波形分析可对局部放电信号进行定位；

空间距离定位精度约0.6m；

装置由可充电锂电池供电，系统工作时间不少于4小时。

三、技术特点

 数据采集卡：自主研发的采集板卡，完成高速同步采样；

 锂电池供电：采用大容量锂电池供电，可保证系统持续工作4小时以上；

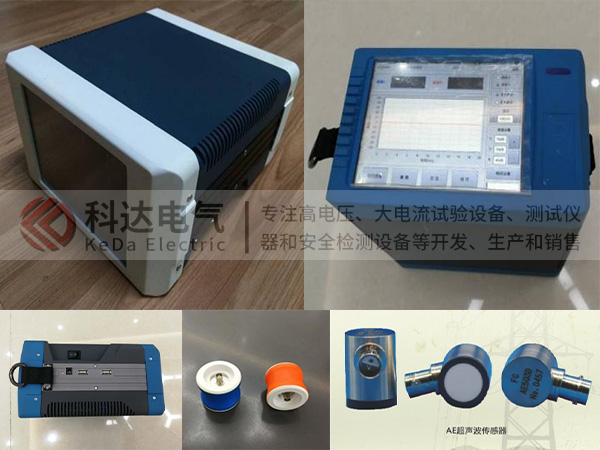

 LCD显示：采用7吋汉显带触摸功能真彩色液晶屏；

 操作系统：使用Linux操作系统，保证了系统的稳定性与可靠性；

 人机交互：人机交互为QT应用软件，方便用户使用；

 TEV传感器：自主研发的TEV传感器灵敏度高，可吸附；

 超声波传感器：选自世界顶尖品牌的高精度、高灵敏度的外接式传感器。

幅值显示：以dB方式友好地显示检测幅值；

 脉冲个数：实时显示每个工频周期的脉冲个数；

 超限报警：使用红、黄、蓝三色指示灯报警，以区分局部放电的严重程度；

 局放定位：采用软件算法分析脉冲波形进行局部放电定位；

 定位精度：本装置空间距离定位精度达0.6米；

 数据存储：数据存储于数据库，可通过USB接口导出；

 电量指示：用户界面以图形方式显示电池剩余电量；

 硬件设计：所设计的硬件电路板防水、防潮、防静电；

 配套软件：配备开关柜局部放电数据管理与分析软件；

 功能检查：配套功能校验仪可在检测前完成系统的可用性检查；

四、应用领域

供电公司

发电厂

电气化铁道

厂矿企业

冶金化工企业

   五、技术指标
