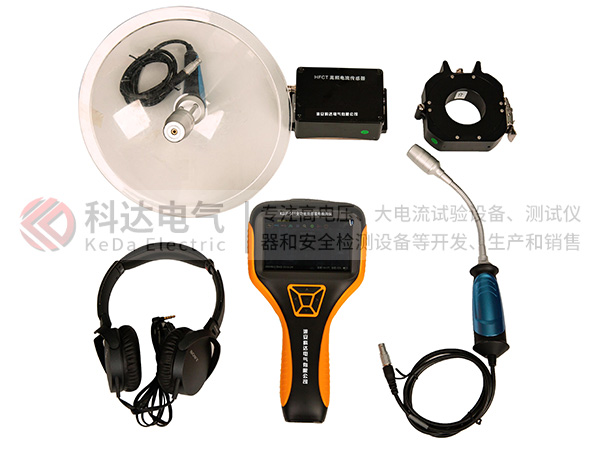

传感器类型

TEV传感器、AA超声波传感器、AE超声波传感器、HFCT高频电流传感器、UHF特高频传感器

地电波检测参数

频率范围：1～100MHz，测量范围：0～65dBmV，误差：±1dB，分辨率：1dB， 线性度误差：≤10%

非接触式超声波参数

谐振频率：40kHz，测量范围：-10～75dBμV，误差：±1dB，分辨率：1dB，外差频率：38.4kHz，灵敏度：-68dB， 线性度误差：≤10%

接触式超声波参数

频率范围：20～300kHz，线性度误差：≤±10%，峰值灵敏度：≥80dB(V/(m/s))，检测范围：-10～75dBμV

高频电流参数

频率范围：0.5～30MHz，测量范围：0～65dBmV

特高频参数

频率范围： 300～1500MHz， 测量范围：-80～-20dBm

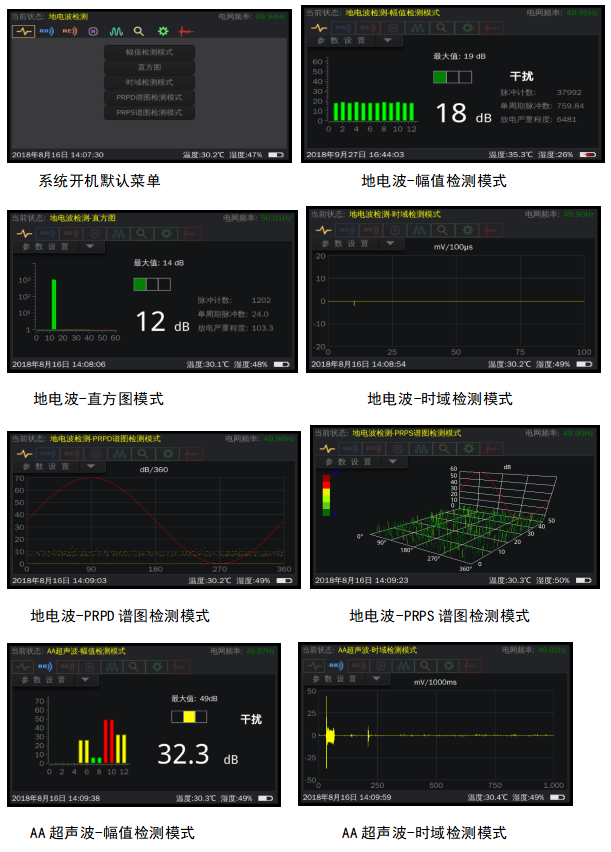

地电波检测功能

1、幅值检测模式：可连续触发或单次触发采集，测试局部放电信号dB值、脉冲数及严重程度，用黄、绿、红三色来指示放电的严重程度，可设置脉冲计数时间以及脉冲计数阈值，内置算法判断干扰和放电。

2、直方图模式：显示脉冲数与dB值之间的关系，可连续触发或单次触发采集，用黄、绿、红三色来指示放电的严重程度。

3、时域图谱模式：显示地电波信号的原始波形，可设置触发阈值及进行mV与dB转换。

4、相位图谱模式：显示地电波信号的PRPD、PRPS图谱，通过修改阈值设置可消除干扰。

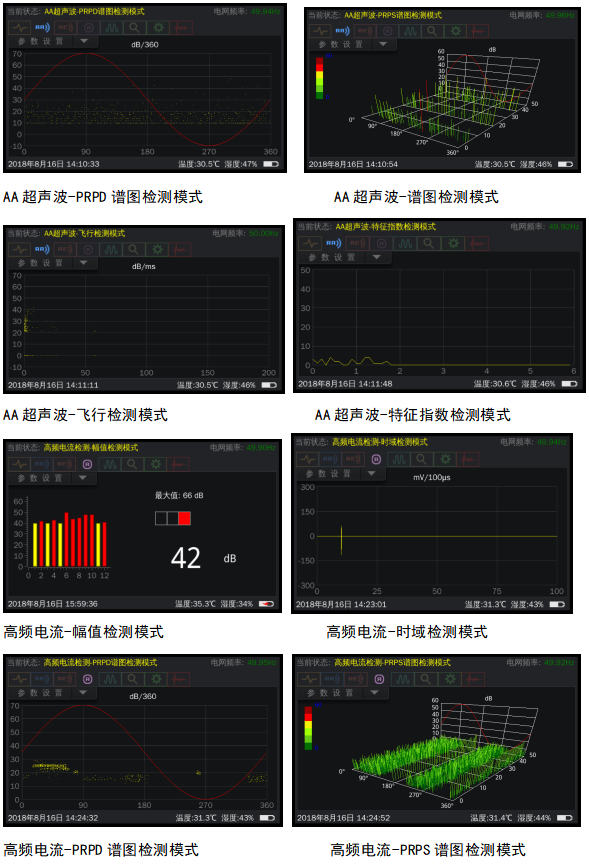

非接触式超声波检测功能

1、幅值检测模式：可连续触发或单次触发采集，测试局部放电信号dB值、脉冲数及严重程度，用黄、绿、红三色来指示放电的严重程度。可设置声音保存时间、声音音量及是否进行声音保存，可进行mV与dB转换。置算法判断干扰和放电。

2、时域图谱模式：显示超声信号的原始波形，可进行mV与dB转换，可设置触发阈值、采样周期。

3、相位图谱模式：显示超声信号的PRPD、PRPS图谱，通过修改阈值设置可消除干扰。

4、飞行检测模式：显示相邻放电脉冲时间间隔与幅值之间的关系，可设置阈值。

5、特征指数检测模式：显示相邻放电脉冲时间间隔与放电频次之间的关系，可设置阈值。

接触式超声波检测功能

1、幅值检测模式：显示超声信号有效值、最大值、频率成分信息，可连续触发或单次触发采集。

2、时域图谱模式：显示超声信号的原始波形，可进行mV与dB转换，可设置触发阈值、采样周期。

3、相位图谱模式：显示超声信号的PRPD、PRPS图谱，通过修改阈值设置可消除干扰。

4、飞行检测模式：显示相邻放电脉冲时间间隔与幅值之间的关系，可设置阈值。

5、特征指数检测模式：显示相邻放电脉冲时间间隔与放电频次之间的关系，可设置阈值。

高频电流检测功能

1、幅值检测模式：可连续触发或单次触发采集，测试局部放电信号dB值，用黄、绿、红三色来指示放电的严重程度。

2、时域图谱模式：显示高频电流信号的原始波形，可设置触发阈值。

3、相位图谱模式：显示高频电流信号的PRPD、PRPS图谱，通过修改阈值设置可消除干扰。

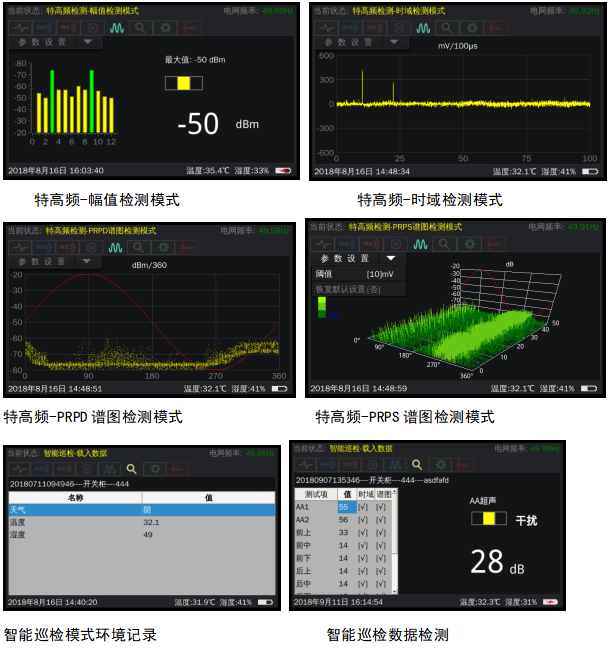

特高频检测功能

1、幅值检测模式：可连续触发或单次触发采集，测试局部放电信号可进行mV与dBm转换，用黄、绿、红三色来指示放电的严重程度。

2、时域图谱模式：显示特高频信号的原始波形，可设置触发阈值，可进行mV与dBm转换。

3、相位图谱模式：显示特高频信号的PRPD、PRPS图谱，通过修改阈值设置可消除干扰。

数据管理功能

主要功能：天气环境记录、背景噪声记录、测试值记录、任务删除、数据自动保存、数据自动上传、报表自动生成。

注：此功能需要配合上位机软件使用。

系统设置功能

1、电网频率：可设置测试电网的频率。

2、设备型号：显示设备信息。

3、时间设置：设置系统时间。

4、显示声音设置：设置屏幕亮度，按键音，以及按键背光。

5、语言设置：可切换中文和英文。

6、自动关机设置：设置自动关机的等待时间。

7、恢复出厂设置：设置系统恢复出厂值。

典型图谱功能

具有显示典型放电图谱功能

信号同步

内同步及市电电源同步

声音监测

可对非接触式超声波信号进行监听，配置耳机

电池

8000mAh，聚合物锂电池

连续工作时间

≥8小时

产品尺寸

267mm（长）×150mm（宽）×80 mm（高）

主机重量

≤0.8kg
