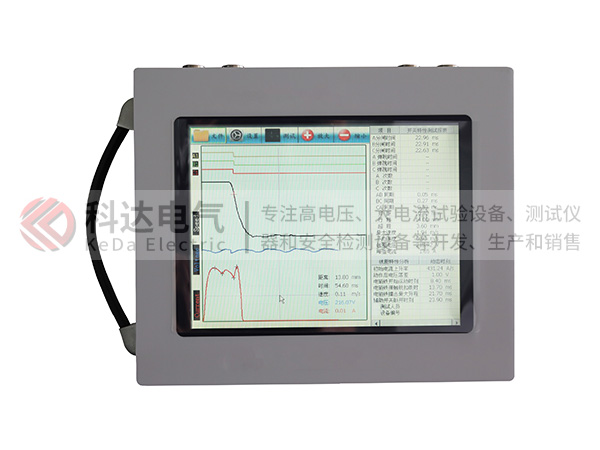

概述：

高压断路器带电分析仪是专用于断路器机构状态监测的装置，根据DL/T 846.3-2004、GDW11366-2014标准。断路器在运行中，通过断路器分（或合）闸线圈的电流、电压、时间、速度等波形曲线图谱分析，对断路器操作机构的状态做出诊断，如：机构卡涩、油脂固化凝结、分/合闸线圈状态、辅助点失效、蓄电池稳定、合（分）闸时间、三相不同期性等。

一、功能特点

1、本仪器为工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。

2、进口8.4寸彩色触摸屏，windows操作系统，人性化操作界面直观，便于现场操作人员使用。

3、存储容量大，可保存30000组数据。

4、支持中英文输入。

5、配备U盘接口，直接把数据保存到U盘，传到计算机，也可以

在计算机中建立数据库（如变电站名、线路名称、断路器名称），拷入仪器中。

6、内置大容量锂电池，待机时间长达20小时。

7、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关，开关动作一次，得到所有数据及图形。

8、建立标准数据库，通过标准数据和刚测量出来的同类型断路器数据进自动分析比对，判断是否合格，及时发现问题。

9、电机储能测试，测量出电机储能时间和电流。

10、专业数据管理软件，通过建立的变电站名和线路名称，将测试数据保存到指定处，方便后期管理，历史数据比对，查询。

二、技术参数

1、时间测量：等待信号时间0～20S，线圈、断口采集时间0～299ms，分辨率0.01ms，精度：0.1%±2个字；

2、电流测量：0.1-200A，检测精度±5%，最小检测值±100mA；

3、电压测量：DC10-300V，检测精度±5%，最小检测值±50mA；

4、速度测量：速度及行程测量：

刚分、刚合速度，分、合闸瞬时速度，分、合闸最大速度及平均速度；

总行程、开距、超程、过冲行程、返弹行程；

  5、测速范围：

0.1mm传感器 0.01～15.00m/s；

360°角度传感器 1周波/ 0.25°，0.01～20.00m/s；

6、传感器测量范围：

直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。（选配）

直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm。（选配）

360线传感器：360о，测量范围：0-999mm，分辨率:0.25о。

7、仪器电源：DC12V（请使用专用适配器充电）,如使用时间超过两小时，请当天进行补充电量，如果三个月未内使用，也请进行补充电量，充电时间不小于5小时，不大于8小时。

8、主机体积：260*220*70mm

9、使用环境：-20℃~+50℃，相对湿度：≤90%。

三、接线方法及测试步骤：

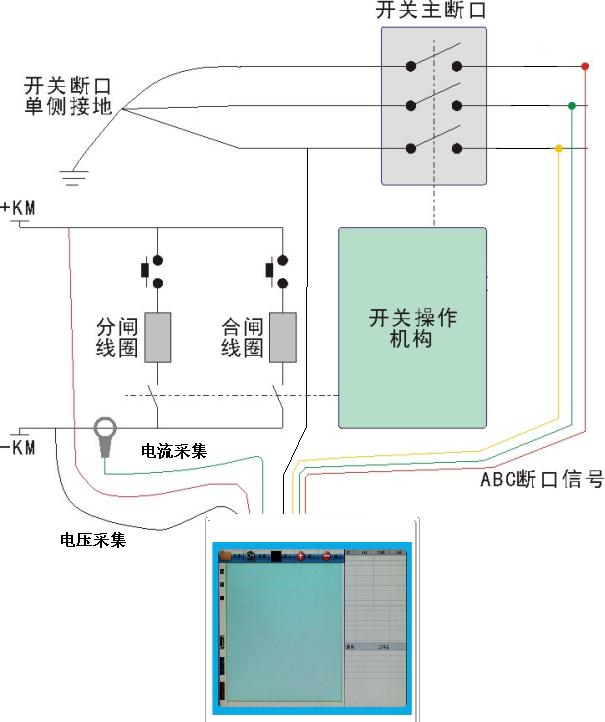

1、接线方法示意图：

2、传感器安装方法：

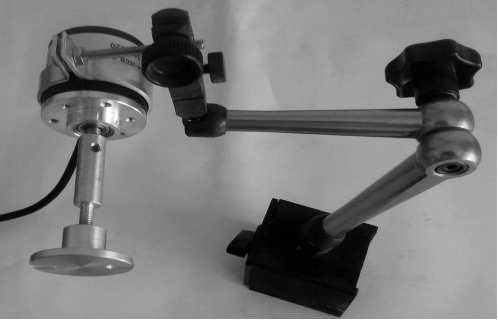

   如密封式VS1、VD4开关，安装在开关两侧拐臂（主轴），把两侧白色密封盖拿掉，可看见梅花状的主轴，把专用接头套上即可，安装时保持水平状，再用万向支架固定。如下图：

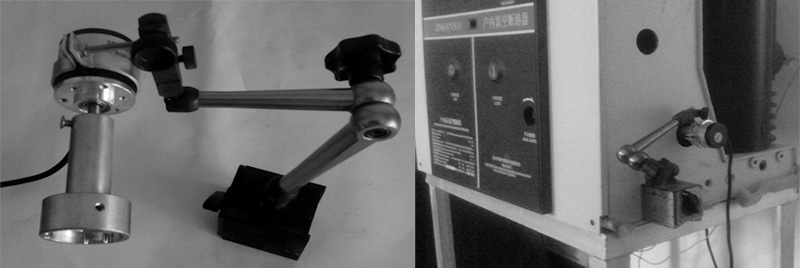

如果主轴不是梅花状的，就用下面方式安装，如下图：

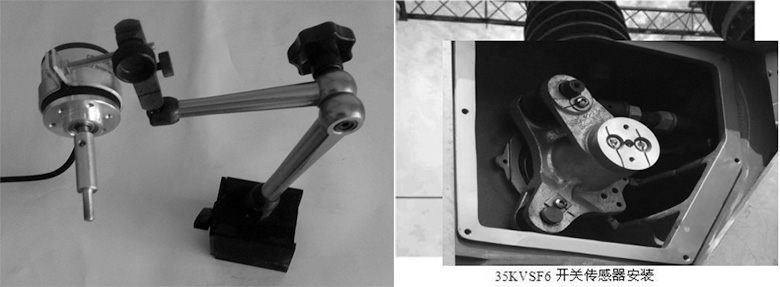

如果找不到拐臂，安装在分合指式针处，先把分合指式针卸掉，再把传感器连接头拧上去即可。户外真空开关及六氟化硫安装示意图：

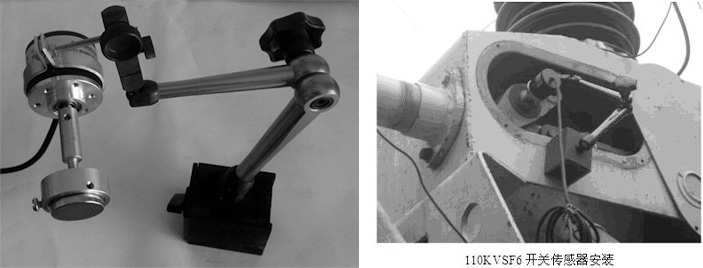

SF6断路器的拐臂有角位移传感器连接口，将U型口对应在螺杆孔固定，再用万向节再固定传感器。如下图：

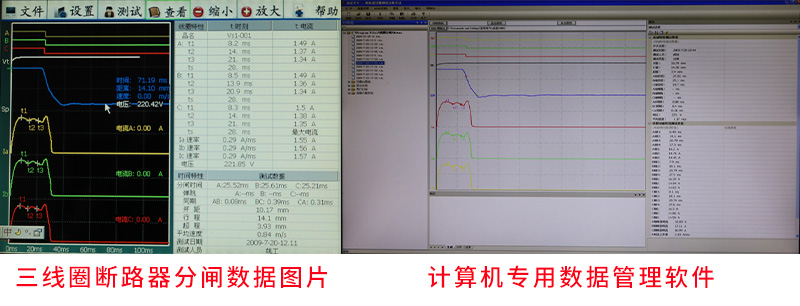

四、软件界面
