一、概述

继电保护向量检查是新建变电站调试和投运的重要试验工作，《国家电网公司十八项电网重大反事故措施》和 《继电保护和安全自动装置检验规程》要求：新安装的继电保护装置及回路，在投入运行前，必须用一次电流及实 际工作电压加以检验和判断继电保护向量是否正确。这是多年运行经验的总结，为电力系统继电保护的安全运行发 挥了至关重要的作用。

但在投运初期，负荷组织往往较为困难，常常因为系统潮流小、设备负荷轻不能及时完成继电保护向量测试任 务，给继电保护正确投运造成困难。

KD1000变电站继电保护向量检验系统很好的解决了这一问题。

KD1000变电站继电保护向量检验系统国内领先、技术先进，经国网电科院实验室验证和现场实际使用，完全满足 新建变电站和技改变电站工程实际需要，解决了以往工程投产组织负荷困难、倒闸操作多、加装临时保护多、保护 整定计算工作量大等难题，缩短了工程投产时间，提高了工程投产的效率和安全性。

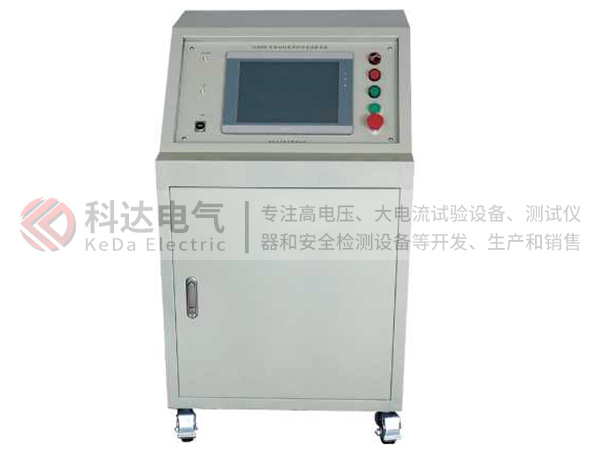

KD1000变电站继电保护向量检验系统包括：三相500A大电流试验设备1台，三相300A大电流试验设备1台，三 相10kV高电压试验设备1台，大电流三相输出线2组，高电压三相输出线1组，吸盘式天线3个，GPS/BDS天线3个。

使用KD1000变电站继电保护向量检验系统，模拟一次负荷，可以完全满足220kV、500kV、lOOOkV变电站继电保护 向量检查的试验要求。

二、功能特点

1、装置设计新颖，轻便灵活，三台设备可以分别独立使用，也可以两台或三台联机组合使用；

2、装置采用高频开关原理设计，带载能力突出，输出稳定、精度高、时间长，各相电流、电压输出幅值、相 位、频率单独可调；

3、可模拟一次电流、一次电压回路各种三相对称、不对称向量，用于变电站母线、线路及变压器的实际负荷模 拟；

4、输出大电流、高电压到变电站的一次设备，可以检查继电保护装置及二次回路的正确性和完整性，在检查继 保装置向量正确性的同时，可以检查测控装置、安自装置、计量装置、录波装置等二次设备的向量正确性；

5、线路保护向量检验试验，电流、电压的输出可以模拟线路 空载、线路带载、阻性负荷、感性负荷等各种运行状态；

6、母线保护、变压器保护向量检验试验，电流、电压的输出可以模拟区内故障及区外故障运行状态；

7、采用GPS、北斗复合授时及无线或光纤通信技术，远程控制和修改数据参数，三台装置可互为主从机，同步输出电流、电压量；

8、使用高亮度大屏幕TFT液晶屏，显示电流、电压、相位，并有电流电压矢量图，汉字菜单显示，通过触摸屏操作；

9、装置具有过热、过载、开路保护功能，面板上设有紧急停止按钮；

10、电压输出采用高电压隔离输出方式，高压部分远离控 制部分，电压输出线采用高压绝缘输出线，使用安全可靠。

三、系统各部分技术参数

1.三相500A大电流试验设备技术指标

2 .三相300A大电流试验设备技术参数

3.三相10KV高电压试验设备技术参数

四、测试示意图

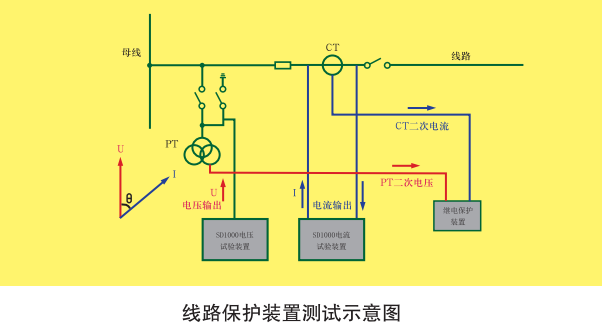

1、线路保护装置测试

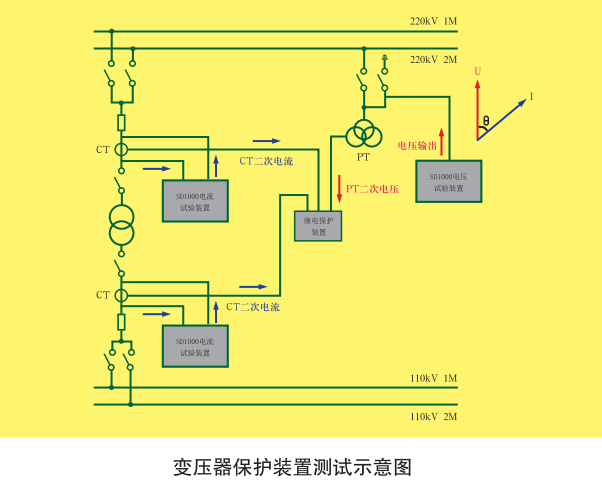

2、变压器保护装置测试

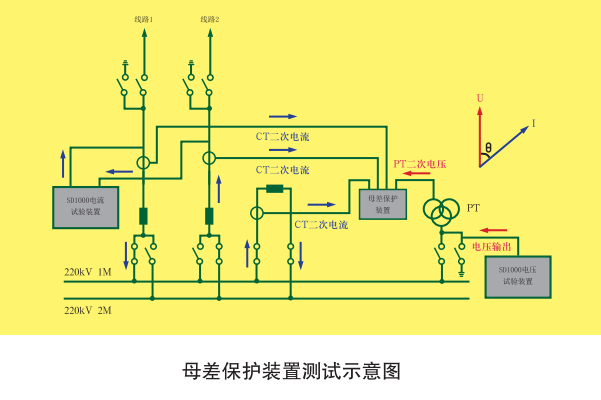

3、母差保护装置测试

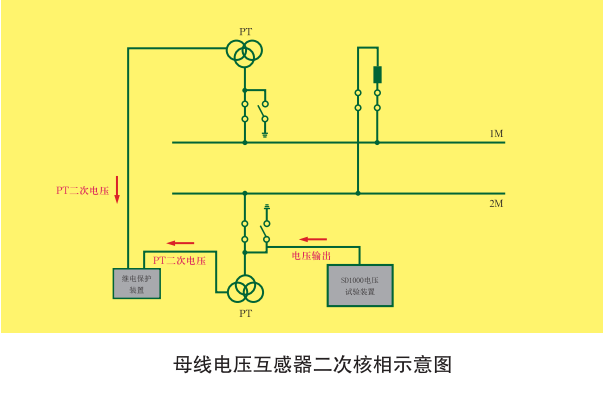

4、母线PT二次核相

五、设备配置表
