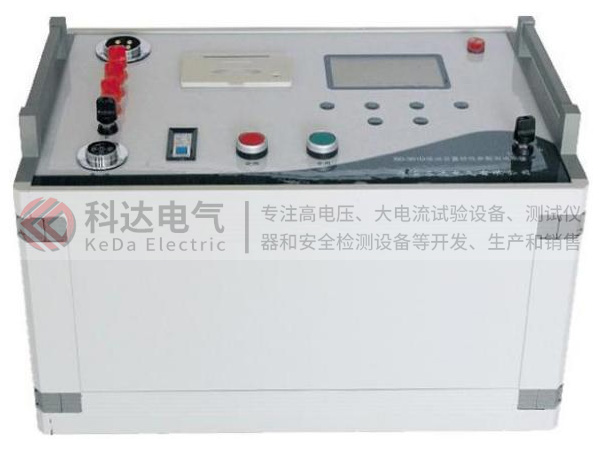

KD-301F接地装置分流向量及特性参数测量系统是我公司研制的精确测量发电厂、变电站等大型接地装置构架分流向量及特性参数的软硬件系统。

主要功能：成套系统满足大型接地装置电气完整性、接地阻抗、分流系数、接触电位差、接触电压，跨步电位差、跨步电压、转移电位、土壤电阻率及出线避雷线的分流，光纤电缆、接地运行的变压器中性点和10KV电缆外皮分流等参数的测量。

整套测量系统配置：可调频率信号源，耦合变压器，向量选频电压电流表，罗氏线圈，测试线等组成，

一、总体技术参数及主要性能特点

1、总体技术参数

电源电压：AC220V±10%（10kW）,50Hz

输出功率：10kW（自动匹配）

输出电压：0～800V（0～400V/0～800V两档）

输出电流：3A～20A

频率调节范围：40Hz～65Hz

步进频率：1Hz

波形畸变率：≤1%

测量范围：0.001～99.999Ω

分 辩 率：0.1mΩ

向量选频电压电流表电压分辨率：0.01mV

向量选频电压电流表电流分辨率：0.1mA

向量选频电压电流表抗干拢能力：100dB/Hz

抗干扰能力：加200V/50Hz干扰电压，选频51Hz测量值低于1mV

测量精度：1.0级

使用环境温度：-25℃～+50℃

2、总体性能特点

1）成套系统可分辨大型地网测量时避雷线分流的方向和大小，向量选频电压电流表能测出构架分流的相位差，屏幕当场给出同向或反向指示；

2）向量选频电压电流表具有无线通讯功能，无障碍情况下不小于100米；

3）向量选频电压电流表可同时选频测量电压、电流及两者相位差；

4）变频信号源和选频电压电流表频率步进频率1Hz；

5）输出功率大。输出功率可达5kW～15kW，能满足任何山区及高阻地区接地装置特性参数及架构分流向量的测量；

6）具有自动稳压、稳流功能，输出电流稳定，长期工作可靠性高；

7）具有电流回路断线报警功能，当电流回路断线时，自动断开电源,并有蜂鸣器报警；

8）能自动测量回路阻抗，自动匹配输出功率；

9）抗干扰能力强。调频技术避免了50Hz工频信号及其它信号的干扰，具有极强的抗干扰能力；

10）液晶屏直接显示接地阻抗、接地电阻、电抗等测试数据，无需人工换算，并有实时操作步骤提示功能；

11）能灵活整定测试电流、频率范围；自动/手动调频、调电流功能切换；

12）向量选频电压电流表为自动切换量程，并可查看和存储现场的电压、电流波形，并可查看滤波后的波形；

13）向量选频电压电流表自带SD存储卡，可保存和导出现场测试数据；

14）地网专用GPS定位仪，能直接定位电压极、电流极的直线距离及夹角，并能保存和导出数据。

15）保护功能齐全。具有过电流、过电压、短路、电流回路断线保护功能；

二、系统设备各组成单元的性能指标

1、可调频率信号源

电源电压：AC380V±10%，50Hz

输出功率：10kW

输出电流： 3A～20A

频率调节范围：40Hz～65Hz

步进频率：1Hz

波形畸变率：≤1%

分辨率：0.1mΩ

测量精度：1.0级

重 量：约20kg

使用环境温度：-25℃～+50℃

2、耦合变压器

输出容量： 10kVA

输出电压：0～800V (0～400/0～800V两档可切换。根据用户需要，也可设计为0～200V/0～400V两档）

输出电流：3A～20A（当输出电压为0～200V或0～400V时，输出电流为0～50A或0～25A，两档可切换）

匹配阻抗：2Ω ～120Ω

重 量：约40kg

3、向量选频电压电流表

电压量程：20mV 、 200mV 、2V 、20V、200V，自动换挡

电流量程：0.2A 、2A 、20A 、50A 、200A，自动换挡

选频抗干扰能力：通频带±0.2Hz，对50Hz衰减>100dB/Hz；

抗干扰能力：加200V，50Hz干扰，选频51Hz测量值低于1mV

测量频率范围：40Hz～70Hz

步进频率：1Hz

电压分辨率：0.01mV

电流分辨率：0.1mA

测量精度：1.0级

电源：锂电池供电

重 量：<5kg

主要特点：

1）具有无线通讯功能，无障碍情况下不小于2000米；

2）可同时选频测量电压、电流及两者相位差；

3）量程自动切换，并可查看和存储现场的电压电流波形，并可查看滤波后的波形；

4）自带SD存储卡，可保存和导出现场测试数据；

4、罗氏线圈性能指标

电流采样器采用 ROGOWSKI原理的柔性电流采样线圈，具备可塑弯曲功能，可任意緾绕于各种形状的电流导体。

二次回路开路不产生高压危险；

动力特性广，不产生饱和；

频率特性宽，能满足系统不同频率电流的采样要求；

线性相角误差小于 0.1度；

频响范围：10Hz～50KHz；

测量范围：0～200A

准确度：±1%量程（40Hz～60Hz）；

线性度：±0.2%；

体积小，重量轻，携带方便；

工作温度：-25℃～+85℃

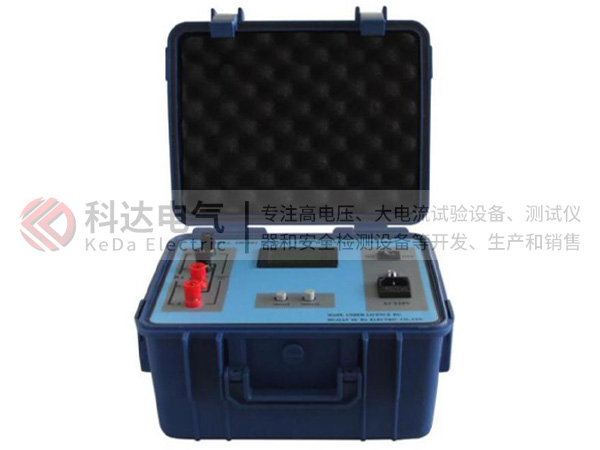

5、电气完整性测试仪（导通测试仪）技术参数

输出电压：直流

测量范围：0～2000 mΩ

分 辨 率：0.1 mΩ

测量精度：1.0级

测量电流：1A～5A（直流）

使用环境温度：-25℃～+50℃

电 源：干电池供电

专用测试线：≥100M

工具及附件：专业、适用

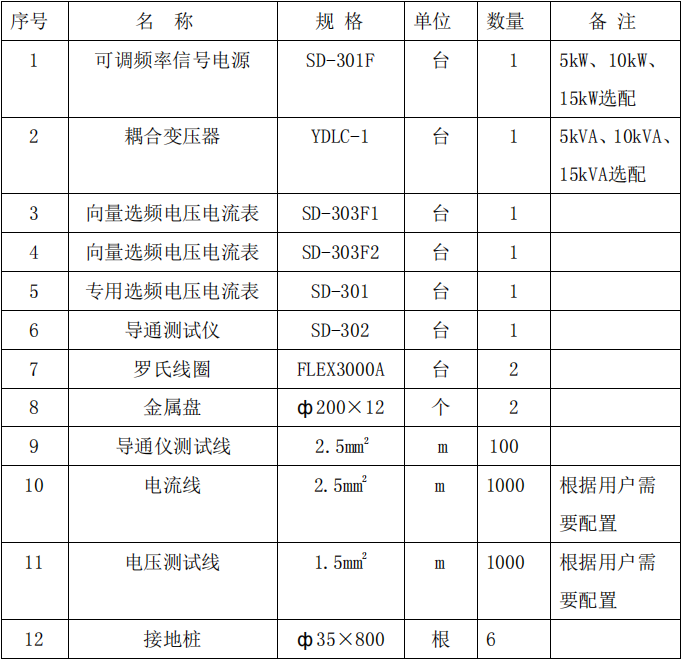

三、系统设备配置表
