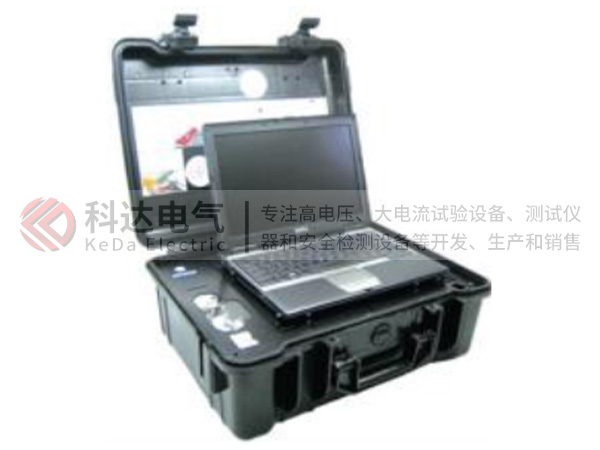

结构特点

具备数据采集控制，远程操作等功能，体积小巧，方便携带，适用于现场试验。

系统背景

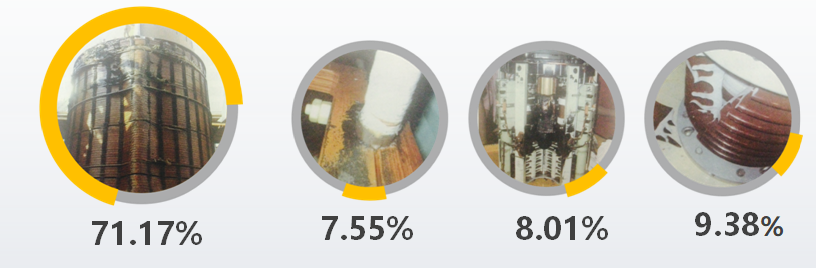

根据1995-2005年间的变压器故障统计结果，因变压器绕组变形产生的变压器事故的比例为71.17%，为电网的安全稳定运行带来隐患。

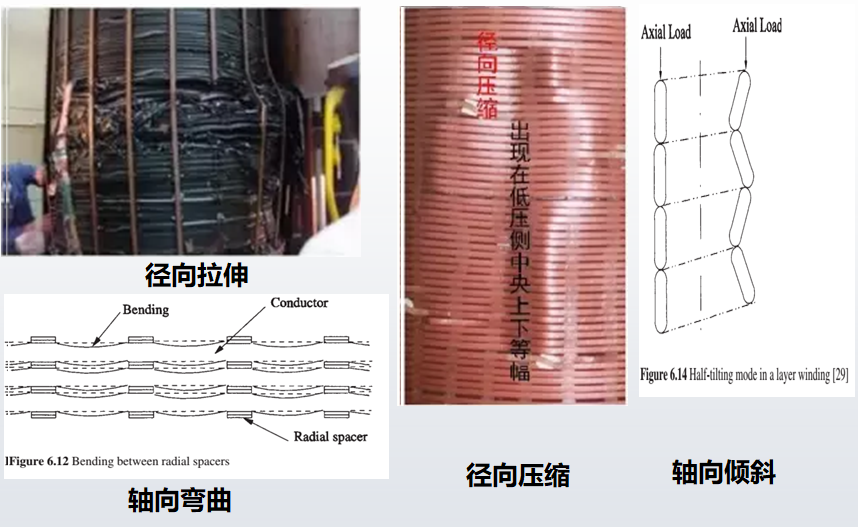

绕组变形的危害

(1)累积效应，导线的机械强度降低，从而使得抗短路能力下降；

(2)匝间金属性短路造成绝缘性能下降，引起过热；

(3)绝缘损伤，引起局部放电；

传统带电检测方法

l 在线电抗法受CT、PT的影响大，难以投入实际运行；

l 在线的DGA和局放测量方法对绝缘类故障有效，而对绕组变形不敏感；

离线检测方法

l FRA，短路电抗，扫频阻抗法对绕组变形敏感，但是需要停电进行检修，不满足现在电网的高效精细化运行；

l 离线检测方法对绕组松动类的故障更是无法检测；

基于振动法的变压器绕组变形带电检测技术

l 变压器箱体振动同铁心及绕组机械状态密切相关，振动信号中包含丰富的状态信息;

l 抗干扰性强，测试不影响变压器内部结构，系统便携性高。

基本原理

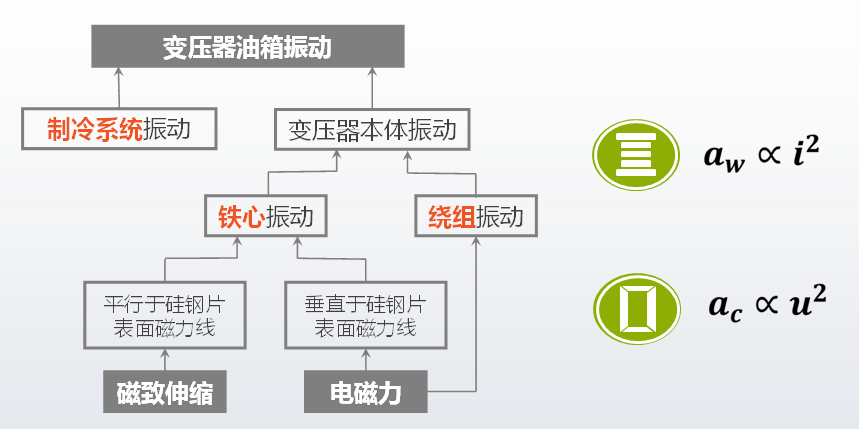

² 振动产生振动波通过固体连接和变压器油传递至箱体表面，引起油箱壁的振动。

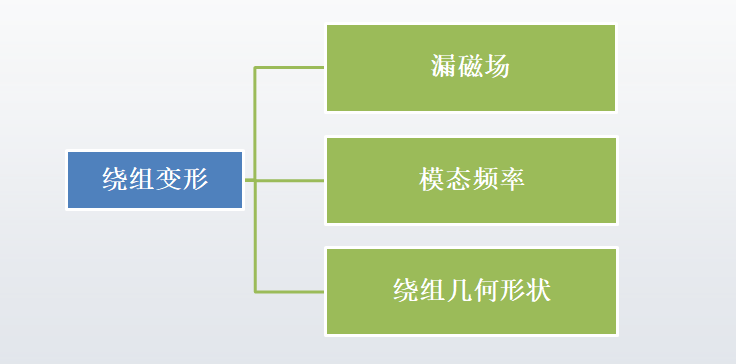

² 发生变形的变压器绕组会引起漏磁场、几何形状、固有的模态频率的变化，使得传递至油箱表面的振动信号发生改变，为通过振动信号检测绕组变形提供依据。

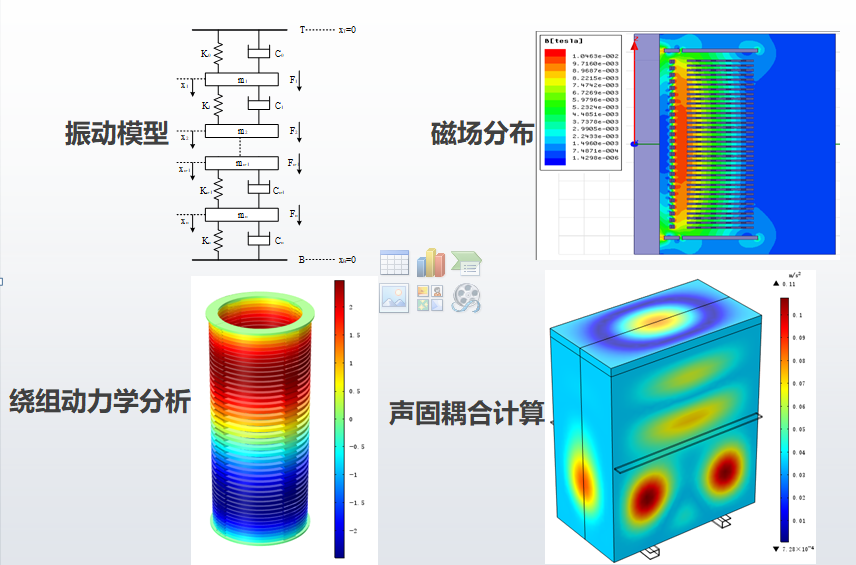

理论研究

试验研究

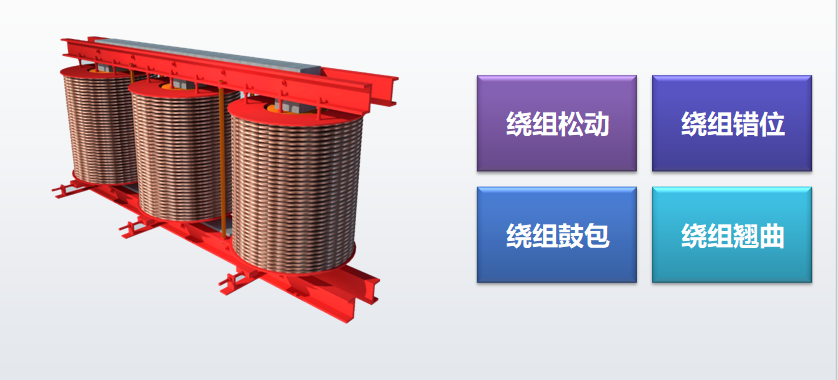

可模拟多种绕组及铁心机械故障的变压器，典型绕组变形条件下的振动试验 。

现场普测

共获得136台高压变压器振动数据。

技术优势

（1）该方法对变压器绕组机械特性的轻微改变具有很高的灵敏度，其相关指标可以显著反映绕组变形故障；

（2）利用振动法对变压器的绕组铁心的机械状态进行带电检测，传统检测方法停电一天仅能完成一台变压器绕组变形测试，而振动法一天可以不停电完成五台以上变压器绕组变形测试，大幅提高效率，提高优质服务、减少负荷损失；

（3）随着电力设备制造水平工艺的不断提升，国网公司大力推行状态评估，而状态评估依赖于带电检测和在线监测数据，变压器绕组变形带电检测是变压器状态评估的重要数据之一，从而为状态检修提供有力支。

基于振动法的变压器绕组变形带电检测技术解决方案

n 检测模式

1) 对新建变电站的变压器投运之后在不同工况下进行振动监测，建立设备健康档案。

2) 对运行中的变压器设备进行定期检测发现运行过程中产生的缺陷，与设备健康档案中的历史数据进行对比分析，了解设备劣化趋势，发现潜在问题。

3) 对遭受短路冲击的变压器进行检测，发现设备有异常后通过其他检测手段进行绕组变形进一步的综合判别。

n 故障类型

异物类：设备安装和运行等情况下的缺陷；该类缺陷包括螺栓、螺母、垫片、垫块脱落等缺陷。

变形类：绕组在短路冲击电流下造成的绕组变形。

材料类：设备随运行年限的增加造成的材料疲劳引起的绕组松动。
