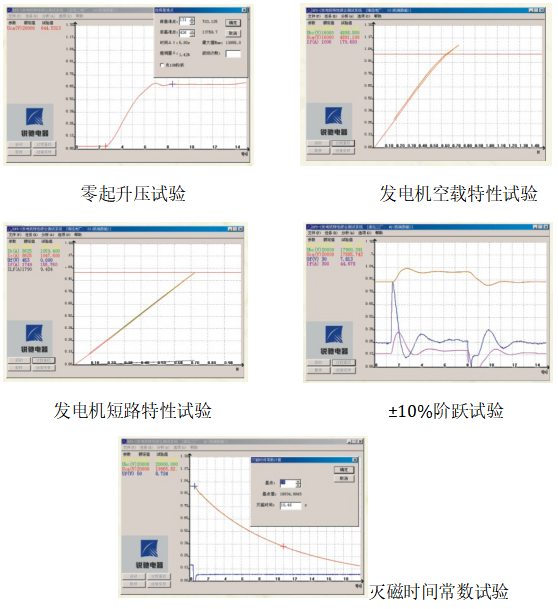

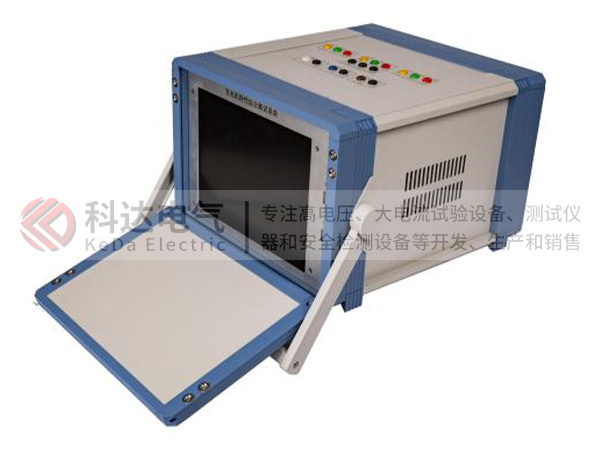

新一代KFD-3发电机特性综合测试系统是专门为完成发电厂新建发电机组或大修后启动试验而设计的，它可完成发电机的各种特性曲线（发电机空载、短路、灭磁、零起、±10%阶跃、频率试验及负载试验等）的实验测量和分析。接线后，使用鼠标即可完成全部各种试验，具有测量信号多、精度高等特点。

功能特点：

1、采用工控机一体化设计，可靠性更高；

2、大屏幕液晶显示器，测试更方便；

3、可进行自动采集数据，也可进行交互式采集数据；

4、实时绘制特性曲线，使测试更直观；

5、2个USB接口，支持数据的导入导出，可输入历史数据，自动生成曲线、图标；

6、可进行波形对比，将实测数据和历史数据进行同坐标对比，以利于判断；

7、检测数据稳定、精确、可靠，从而能正确判断电机的检修情况，以确保发电机正常运行；

8、采用图表输出方式，更易于分析判断和存档；

9、本系统程控化程度高，大大降低了测试复杂度，提高了工作效率和安全性；

10、6路电压信号处理采用先进的电磁感应、光电隔离原理，测试精度高，响应时间快、性能稳定。输入与输出完全隔离，隔离电压大于3KV，过载能力可持续2倍于标称电压（3相150V、3相750V），输入阻抗大于150KΩ（或750 KΩ）；

3路电流信号处理采用钳式电流互感器，测试精度高，响应时间快、性能稳定。输入与输出完全隔离，隔离电压大于3KV，可持续过载能力2倍于标称值，瞬时20倍60秒过载。由于采用穿心式接线，仪器内部无接头，外部接线时，接线正确可保证电流（CT）不会开路。

技术性能 ：

1、12路信号的接入特性：

0～150V交流电压        3 组               （定子二次电压）

0～750V交流电压        3 组               （励磁机定子二次电压）

0～6A交流电流           3 组               （定子二次电流）

0～±75mV直流电压     2 组               （发电机转子电流）

0～±1000V直流电压    1 组               （发电机转子电压）

2、精度：0.2级，A/D采样12位，速率125KHz；

3、响应时间：≤20ms

4、启动方式：手动；自动

5、电源：AC220±10%

6、外型尺寸：300×200×305mm3

7、重量：5kg
