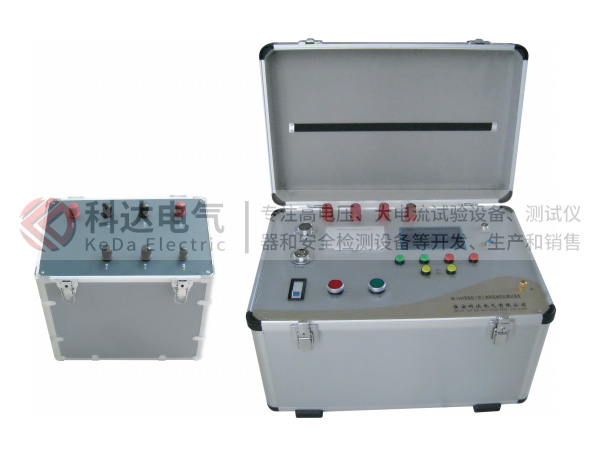

KD-3100变频抗干扰大地网接地阻抗测试系统是由淮安科达电气有限公司研制，具有自主知识产权的国内先进的智能接地阻抗、电阻率的测试系统，是测量地网接地电阻和接地点之间的接地导通的专用仪器。

仪器采用变频三极法，对接地网注入一系列异于工频的测量信号，并采用离散Fourier变换、自适应窄带滤波，数据插值与拟合技术，有效的避免了50HZ及其它干扰干扰信号引起的测量误差，能在变电站强干扰环境下，精确测量出接地系统的阻抗、接地电阻、土壤电阻率、地网连通性及其频率特性，特别是测得50HZ频率下的准确数据，测量数据准确可靠。测量结果由大屏幕液晶显示，自带微型打印机可以打印输出。输出的频率曲线更能真

实的反应接地网的实际特性。注入的测试信号由大功率变频信号源产生，满足了大、中型接地网接地的要求。

本装置同样适用于中、小型接地网、接地系统的性能测试。

主要技术参数：

输入电压：AC 220V 50Hz

输出测试电压：0～1000 V

输出测试电流：0～10A

频率调节范围：30～120Hz

波形畸变率： 1%

电压极测试电压：0～50V（或0～100V）

大电流输出： 0～100A（根据用户要求，可提高输出电流）

测量范围：0.1～99.999 Ω

分辩率：0.001Ω

系统测量精度：1.0级

使用环境温度：-15℃～+50℃

产品特点：

系统可以测量接地系统的接地阻抗、土壤电阻率和接地装置的连通特性；

采用异频、离散Fourier变换、自适应窄带滤波，数据插值与拟合技术，有效地克服了环境噪声干扰，特别是50HZ工频电源的干扰，具有极强的抗干扰能力和较高测量分辨率；

采用扫频注入测试技术，可以获得接地系统的频率特性，更能真实反映地网的实际特性；

输出波形为正弦形，波形失真＜0.5% ；

大屏幕显示测试数据、测试状态，并有实时操作步骤提示功能；

根据用户需求，打印机可选配点阵或热敏打印机；

可以设定测试电流、自动扫频、频率范围和手动调频等测试参数，设定打印机类型和系统时间；

系统采用图文显示方式，试验结果采用文字及阻抗—频率特性曲线显示；

具有过电流，过热保护功能。
