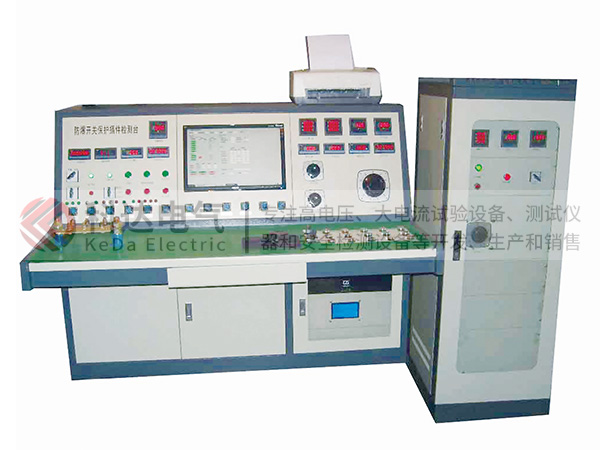

本试验台根据防爆电器专业标准规定的出厂试验项目，编制测试程序，根据标准规定的数据参数来自动判定产品合格与否，各个产品配置不同的测试接口，测试专用抽屉式调试盒，适用于各种型号不同厂家的高压配电装置用继电保护插件、真空馈电保护插件、真空电磁起动器保护器，电钻综保插件、照明信号综保插件，可根据用户自身要求设计增加另外保护插件的测试接口，完成所有插件的过载、短路、断相、漏电等保护性能参数的测试，还能满足电磁启动器、馈电开关三相同步测试，开关管真空度测试，接触器动作特性测试，由计算机自动采集数据，并打印出试验报告。

技术特征及配置说明：

计算机操作和人工操作试验方法并存，方便工作人员针对插件的调试和检测。

试验线路完全模拟井下开关工作状态。

必须按规定逐项测试，否则不能自动生成测试报告，做到科学管理。

立柜一为三相试验电源（127V、1140V）控制柜。

中间操作柜为插件调试柜。

立柜二为三相同步测试、真空特性测试仪、动作特性测试、插件调试盒,（KM-DS型）等组合柜体。

检测功能：

JDB、ABD、QJZ-300、PIR-400等所有起动器电子保护器测试。

BKD9、BKD1、BKD16、BKD20、KBZ1、DT5等所有真空馈电开关保护插件试验。

BGP系列真空配电装置用继电保护器的测试功能，由用户提出具体生产厂家及型号。

ZBZ、ZBX系列电钻、照明信号保护装置用电子保护插件的测试，适用于所有厂家和型号。

真空接触器、断路器三相吸合同步性检测。

真空接触器开关管真空度（耐压值）的测定。

技术参数：

电源：三相四线380V，容量20KVA

高开控制电源：0～130%Ue×100V；

模拟零序电流：0～10A； 零序电压：0~100V移相可调

模拟过流：200A~2000A； 容量：10KVA；

模拟电源侧对地电容：0.1μf、0.22μf；

模拟负载对地电容：0.1μf、0.22μf、0.47、1.0uf；

模拟漏电电阻、漏地闭锁、回路电阻、绝缘电阻：0～99.9K；

保护时间计时范围：0～999.999s六位，最小分辨率1ms；

电容补偿电流：0～2000mA；

主回路试验电源：127V、1140V×110%；
